Положение

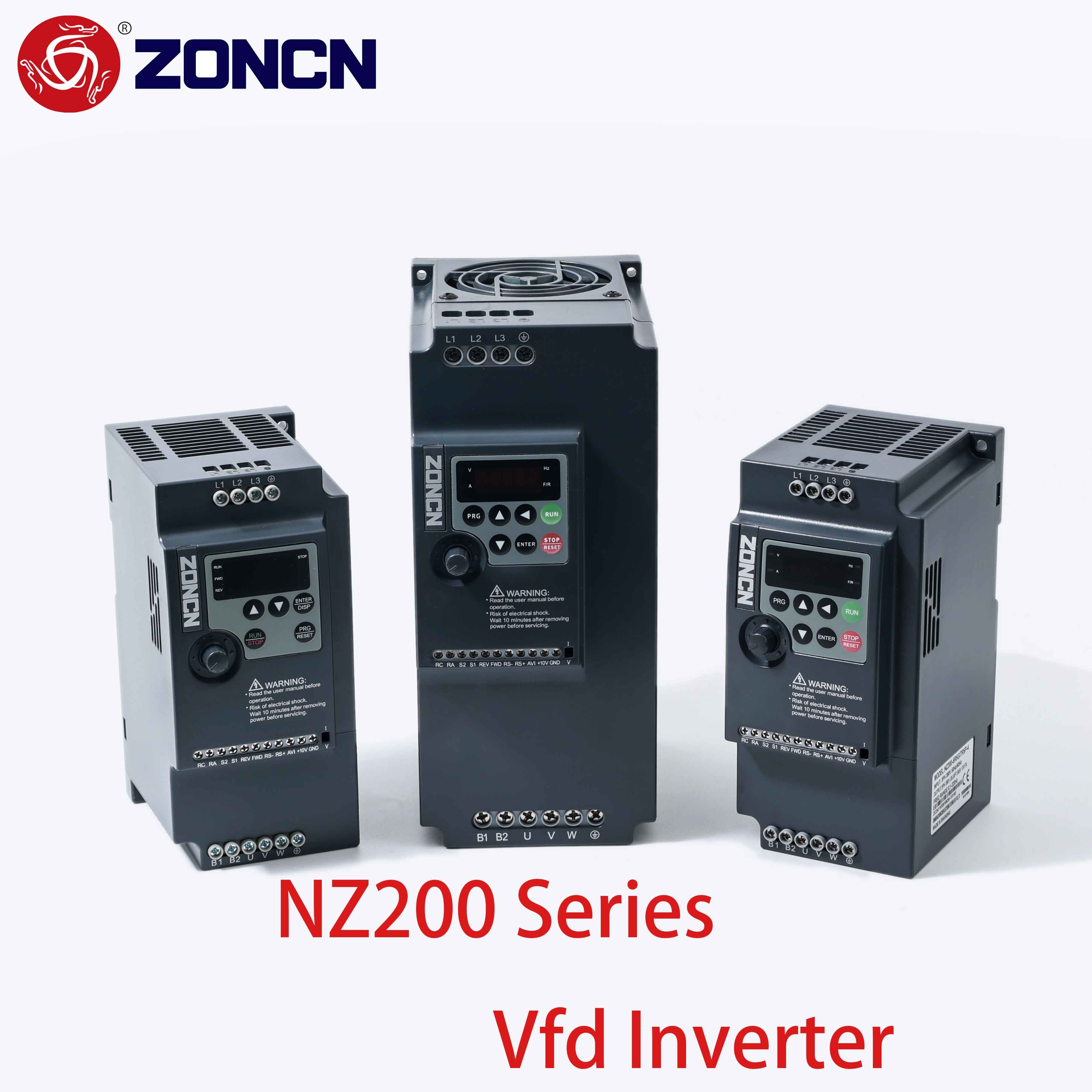

NZ200

Режим управления

Контроль вектора потока без датчиков (SFVC)

Управление напряжением/частотой (V/F)

Максимальная частота

0 ‰ 600 Гц

Частота носителя

0.5 кГц 16 кГц

Частота носителя автоматически регулируется на основе характеристик нагрузки

Разрешение частоты ввода

Цифровая настройка:00,01 Гц

Аналоговая настройка: максимальная частота × 0,025%

Начальный момент

Тип G:0.5Гц/150% (SFVC)

Тип P:00,5 Гц/100%

Диапазон скорости

100 ((SFVC)

Точность стабильности скорости

± 0,5% ((SFVC)

Мощность перегрузки

Тип G: 60 с при 150% номинального тока, 3 с при 180% номинального тока.

Тип P: 60 с при 120% номинального тока, 3 с при 150% номинального тока.

Увеличение крутящего момента

Фиксированный подъем

Настраиваемый стимул 0,1% ~ 30,0%

Кривая V/F

Круглая прямая кривая V/F

Многоточечная кривая V/F

Кривая V/F N-мощности (1,2-мощности, 1,4-мощности, 1,6-мощности,

10,8 в квадрате)

Сепарация V/F

Два типа: полное разделение; полуразделение

Кривые ускорения и замедления

Прямая рампа

Рампа с S-кривой

Четыре группы времени ускорения/замедления с диапазоном 0,0 ‰ 6500,0 с

Тормозное действие постоянного тока

Частота торможения постоянного тока: 0,00 Гц до максимальной частоты

Время торможения: 0,036 с

Значение тока тормозного действия: 0,0%100,0%

Контроль JOG

Диапазон частот JOG: 0,00-50,00 Гц

Время ускорения/замедления JOG: 0,0 ≈ 6500,0 с

ПЛК, несколько предопределенных скоростей

Он реализует до 16 скоростей через простую функцию PLC или через входные (X) терминальные состояния

Встроенный PID

Он легко реализует управляемую процессом систему управления замкнутой цепью.

Авто напряжение
регулирование (AVR)

Он может поддерживать постоянное выходное напряжение автоматически при изменении напряжения сети.

Перенапряжение/
Сверхпоточная стойка
контроль

Ток и напряжение ограничиваются автоматически во время работы, чтобы избежать частых сбоев из-за перенапряжения/перенапряжения.

Предельный крутящий момент и
контроль

Он может автоматически ограничивать крутящий момент и предотвращать частые перенапряжения в процессе работы.

Высокая производительность

Управление асинхронным двигателем осуществляется с помощью высокопроизводительной технологии управления вектором тока

Мгновенное отключение не прекращается.

Энергия обратной связи нагрузки компенсирует снижение напряжения, так что привода переменного тока может продолжать работать в течение
Недолго.

Предел скоростного тока

Это помогает избежать частых сбоев переменного тока.

Контроль времени

Временный диапазон: 0,0 ≈ 6500,0 минуты

Способы коммуникации

 RS-485

Запуск командного канала

По данным панели, терминалы управления,

Серийный порт связи, может быть переключен многими способами

 Источник частоты

Виды частотных источников, указанные в

Цифровое аналоговое напряжение, аналоговый ток, серийный порт. может быть переключен многими способами

 Вспомогательный источник частоты

10 видов источника частоты, может легко реализовать микро регулировки, частоты синтезатора

Терминалы ввода

37 кВт и ниже:

4 цифровых терминала ввода;

1 аналоговый терминал ввода, поддержка ввода напряжения 010V или ввода тока 420mA ((AVI)

45 кВт и выше:

6 цифровых терминалов ввода,один из них поддерживает высокоскоростной импульсный вход до 100 кГц (S3 необязательно)

Два аналоговых терминала ввода: один поддерживает вход напряжения от 0 до 10 В (FIV), а другой поддерживает вход напряжения от 0 до 10 В или вход тока от 4 до 20 мА (FIC).

Выходные терминалы

37 кВт и ниже:

1 выходный терминал реле (RA, RC);

45 кВт и выше:

1 цифровой выходный терминал (MO1)

1 выходный терминал реле (RA, RB, RC)

1 аналоговый выходный терминал, поддерживающий выходный ток от 0 до 20 мА или выходный напряжение от 0 до 10 В (FOV)

  Светодиодный дисплей

Он показывает параметры

Замок ключей и
выбор функции

Он может блокировать ключи частично или полностью и определять
функциональный диапазон некоторых клавиш, чтобы предотвратить неисправность.

Защитная функция

Определение короткого замыкания двигателя при включении, защита от потери выходной фазы, защита от перенапряжения, перенапряжение
защита от перегрева, защита от перенапряжения и защита от перегрузки.

Место использования

В помещении избегайте прямых солнечных лучей, пыли, коррозионных газов, горючих газов, масляного тумана, пара, капель или соли.

Высота

Ниже 1000 м ((Ниже значений при использовании выше 1000 м)

Температура окружающей среды

- 10°C~ +40°C(Снизить уровни, если температура окружающей среды находится между 40°C и 50°C)

Влажность

менее 95% RH, без конденсации

Вибрация

Меньше 5,9 м/с2 ((0,6 г)

Температура хранения

- 20°C~ + 60°C

Защита ИС

IP20
